Cacat Umum Pemesinan CNC dan Cara Menghindarinya

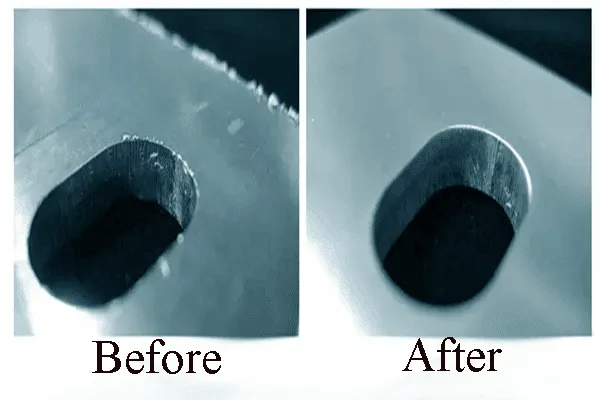

Gerinda adalah bagian tepi menonjol yang tidak diinginkan atau potongan kecil bahan yang tertinggal setelah dipotong. Biasanya muncul di sekitar:  Lubang yang dibor  Tepian yang digiling  Slot  Lubang silang  Pintu masuk ulir  Fitur internal yang berpotongan Meskipun gerinda mungkin tampak kecil, namun dapat menyebabkan masalah nyata selama perakitan. Gerinda tajam dapat:  Mencegah pemasangan komponen dengan benar  Merusak kabel atau segel  Mempengaruhi permukaan yang menyatu  Menimbulkan masalah keselamatan selama penanganan  Pecah saat digunakan Mengapa Gerinda Terjadi? Pembentukan duri dipengaruhi oleh beberapa faktor:  Sifat material  Ketajaman pahat  Arah pemotongan  Laju pemakanan  Keausan pahat  Geometri komponen Bahan ulet seperti aluminium, tembaga, dan beberapa baja tahan karat mungkin sangat rentan terhadap pembentukan duri. Fitur berpotongan yang rumit juga dapat menimbulkan gerinda di area yang sulit diakses. Bagaimana Cara Mengurangi Gerinda? Praktek pemesinan yang baik dapat mencakup:  Menggunakan alat potong yang tajam dan sesuai  Mengoptimalkan parameter pemotongan  Menambahkan chamfer atau edge break pada desain  Merencanakan jalur pahat untuk meminimalkan pembentukan duri  Melakukan deburring yang tepat setelah pemesinan Metode deburring dapat mencakup deburring manual, penyikatan, tumbling, peledakan abrasif, atau proses deburring khusus tergantung pada geometri komponen dan persyaratannya. Persyaratan Desain Tip Burr harus didefinisikan dengan jelas pada gambar, terutama untuk tepi kritis, lubang berpotongan, permukaan penyegelan, atau jalur internal. Persyaratan seperti “Hapus semua gerinda” atau “Bebas duri” menentukan kondisi yang diharapkan setelah pemesinan, sementara “Pecahkan tepi tajam 0,2–0,5 mm” juga mendefinisikan perlakuan tepi yang disengaja. Persyaratan ini tidak boleh dianggap sebagai sesuatu yang dapat dipertukarkan.

Deformasi adalah salah satu masalah pemesinan CNC yang paling sulit karena tidak selalu terlihat jelas selama pemesinan. Suatu bagian dapat diukur dengan benar saat dijepit di dalam perlengkapan tetapi berubah bentuk setelah dilepas. Contoh umum meliputi:  Pelat aluminium besar menjadi melengkung  Dinding tipis tertekuk setelah pemesinan  Bagian yang panjang terpuntir  Komponen plastik berubah bentuk setelah dibuka. Apa Penyebab Deformasi Pemesinan CNC? Penyebab umumnya meliputi:  Tegangan sisa pada bahan mentah  Pembuangan bahan secara berlebihan  Permesinan tidak merata  Gaya penjepitan berlebihan  Panas pemotongan  Geometri tipis atau fleksibel Ketika sejumlah besar bahan dihilangkan, keseimbangan tegangan internal bahan asli berubah. Hal ini dapat menyebabkan komponen jadi bengkok atau terpelintir. Bagaimana Deformasi Dapat Dikurangi? Tergantung pada geometri dan materialnya, pabrikan dapat menggunakan strategi seperti:  Pemesinan kasar sebelum penyelesaian akhir  Membiarkan kelonggaran pemesinan terkontrol  Melepaskan material secara simetris  Menggunakan gaya penjepitan yang sesuai  Membiarkan komponen stabil di antara pengoperasian  Perlakuan menghilangkan tekanan bila diperlukan  Menetapkan kembali datum kritis sebelum pemesinan akhir Untuk beberapa komponen presisi, urutan pemesinan mungkin terlihat seperti: Pemesinan kasar → Stabilisasi tegangan → Semi-finishing → Penyelesaian akhir → Inspeksi Hal ini memerlukan lebih banyak perencanaan proses, namun dapat meningkatkan stabilitas dimensi secara signifikan.

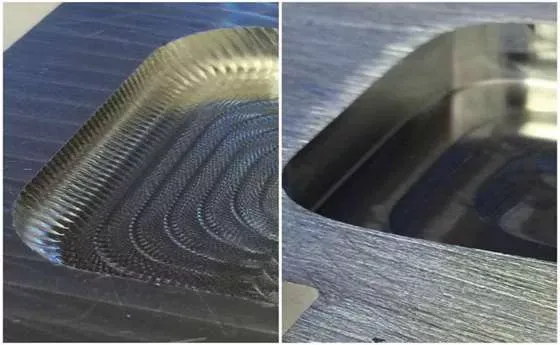

Chatter adalah getaran yang tidak diinginkan antara pahat pemotong, benda kerja, dan mesin selama pemesinan. Seringkali meninggalkan pola berulang atau seperti gelombang pada permukaan mesin. Obrolan dapat mempengaruhi:  Permukaan akhir  Akurasi dimensi  Umur pahat  Efisiensi pemesinan Dalam kasus yang parah, hal ini bahkan dapat merusak pahat pemotong atau menyebabkan suku cadang ditolak. Apa Penyebab Obrolan? Penyebab umumnya meliputi:  Tool overhang yang panjang  Kekakuan benda kerja yang buruk  Dinding tipis  Parameter pemotongan yang tidak tepat  Penopang perlengkapan yang tidak memadai  Keausan pahat  Getaran mesin Rongga yang dalam merupakan tantangan tersendiri. Alat pemotong yang panjang mungkin diperlukan untuk mencapai bagian bawah fitur, namun semakin panjang alat tersebut memanjang dari dudukannya, semakin tidak kaku sistem pemotongannya. Hal ini meningkatkan risiko getaran. Bagaimana Cara Mengurangi Obrolan? Solusi yang mungkin dilakukan meliputi:  Menggunakan panjang pahat yang paling pendek  Meningkatkan kekakuan perlengkapan  Mendukung fitur yang tipis atau fleksibel  Mengoptimalkan kecepatan spindel dan laju pengumpanan  Mengurangi keterlibatan pemotongan  Menggunakan pahat pemotong yang tajam dan sesuai  Menyesuaikan urutan pemesinan Untuk komponen berdinding tipis, meninggalkan material pendukung sementara selama pemesinan kasar terkadang dapat membantu menjaga stabilitas hingga operasi penyelesaian akhir.

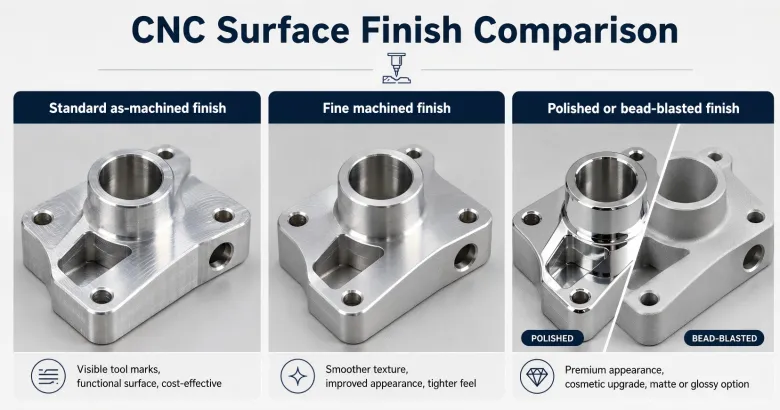

Tanda pahat mungkin merupakan salah satu masalah yang paling sering disalahpahami dalam pemesinan CNC. Setiap alat pemotong meninggalkan suatu bentuk pola pemesinan pada permukaannya. Oleh karena itu: Tanda pemesinan yang terlihat tidak secara otomatis berarti suku cadang tersebut rusak. Pertanyaan kuncinya adalah apakah permukaan tersebut memenuhi persyaratan yang ditentukan. Misalnya, permukaan yang dikerjakan dengan jalur pemotong yang terlihat namun konsisten mungkin masih memenuhi kekasaran permukaan tertentu seperti Ra 3,2 μm atau Ra 1,6 μm. Namun, goresan yang dalam, bekas pemotong yang tidak beraturan, penyok, atau kerusakan permukaan yang nyata mungkin tidak dapat diterima. Apa Penyebab Tanda Alat Berlebihan? Kemungkinan penyebabnya meliputi:  Keausan pahat  Pengumpanan atau kecepatan yang tidak tepat  Lendutan pahat  Getaran  Strategi penyelesaian akhir yang buruk  Pemotongan ulang kepingan  Pemilihan jalur pahat yang tidak tepat Permukaan lengkung yang rumit juga dapat menunjukkan perbedaan dalam pola jalur pahat tergantung pada strategi pemesinan. Bagaimana Kualitas Permukaan Dapat Ditingkatkan? Pabrikan dapat meningkatkan penyelesaian permukaan dengan:  Menambahkan lintasan finishing  Menggunakan perkakas finishing yang sesuai  Mengoptimalkan arah alur pahat  Mengurangi defleksi pahat  Menggunakan perkakas yang baru atau lebih tajam  Meningkatkan evakuasi chip  Menyesuaikan parameter pemotongan Proses finishing sekunder juga dapat digunakan bila diperlukan, termasuk:  Pemolesan  Penggilingan  Peledakan manik  Penyikatan Namun, proses tambahan ini meningkatkan biaya dan waktu tunggu. Tentukan Persyaratan Permukaan dengan Jelas Istilah seperti “Tanpa tanda pahat” dapat bersifat subyektif karena pemesinan CNC normal secara alami meninggalkan beberapa pola pemesinan yang terlihat. Jika tampilan atau fungsi permukaan sangat penting, gambar harus menjelaskan persyaratan dengan lebih jelas. Tergantung pada aplikasinya, hal ini dapat mencakup:  Kekasaran permukaan tertentu, misalnya Ra 1,6 μm.  Identifikasi permukaan kosmetik yang kritis.  Pembatasan pada goresan, penyok, atau bekas obrolan yang terlihat. Permukaan yang dikerjakan mungkin memenuhi nilai Ra yang ditentukan namun tetap menunjukkan pola pemesinan yang normal dan konsisten. Persyaratan yang jelas dan terukur membantu pelanggan dan produsen menyepakati kriteria penerimaan sebelum produksi.

Tidak semua masalah pemesinan disebabkan oleh mesin CNC itu sendiri. Kualitas komponen juga dapat dipengaruhi oleh keputusan yang dibuat sebelum produksi dimulai. Misalnya:  Dinding yang sangat tipis meningkatkan risiko deformasi.  Kantong yang dalam dan sempit membutuhkan peralatan yang panjang dan meningkatkan risiko obrolan.  Toleransi yang sangat ketat meningkatkan kesulitan manufaktur.  Sudut dalam yang tajam mungkin memerlukan proses khusus.  Persyaratan kosmetik yang tidak jelas dapat menyebabkan perbedaan pendapat mengenai tanda alat yang dapat diterima. Inilah sebabnya mengapa tinjauan Design for Manufacturing (DFM) sangat berharga sebelum produksi. Penyesuaian desain kecil terkadang dapat menghilangkan risiko produksi yang besar.

Pengendalian mutu tidak boleh sekadar menanyakan: "Apakah bagian tersebut tampak sempurna?" Pertanyaan yang lebih penting adalah:  Apakah memenuhi dimensi gambar?  Apakah memenuhi persyaratan GD&T?  Apakah memenuhi permukaan akhir yang ditentukan?  Apakah akan dirakit dengan benar?  Apakah akan berfungsi sebagaimana mestinya? Misalnya, pola pemesinan yang terlihat mungkin dapat diterima pada permukaan non-kosmetik jika pola tersebut memenuhi kekasaran yang disyaratkan. Di sisi lain, duri kecil di dalam saluran fluida atau area penyegelan mungkin tidak dapat diterima meskipun hampir tidak terlihat. Persyaratan kualitas harus selalu dievaluasi sesuai dengan fungsi bagian tersebut.

Banyak cacat pemesinan CNC dapat dikurangi melalui perencanaan yang tepat sebelum produksi dimulai. Proses manufaktur yang efektif mencakup:  Peninjauan gambar dan DFM  Pemilihan material yang tepat  Desain perlengkapan yang benar  Urutan pemesinan yang sesuai  Optimasi alat dan parameter  Inspeksi selama proses  Kontrol kualitas akhir Untuk komponen yang kompleks, mengidentifikasi potensi risiko sebelum pemesinan biasanya jauh lebih murah dibandingkan memperbaiki masalah setelah produksi.

Gerinda, deformasi, obrolan, dan tanda pahat yang berlebihan merupakan tantangan umum dalam pemesinan CNC, namun penyebabnya sangat berbeda. Gerinda sering kali dikaitkan dengan kondisi pemotongan, geometri, dan penyelesaian tepi. Deformasi umumnya dikaitkan dengan tekanan material, penjepitan, panas, dan urutan pemesinan. Obrolan diakibatkan oleh ketidakstabilan dan getaran pada sistem pemesinan. Tanda alat harus dievaluasi berdasarkan hasil akhir permukaan sebenarnya dan persyaratan kosmetik, bukan hanya penampilannya saja. Kunci untuk menghindari masalah ini bukan hanya dengan menggunakan mesin CNC yang lebih mahal. Hal ini memerlukan kombinasi yang tepat antara perencanaan proses, perkakas, pengerjaan, strategi pemesinan, inspeksi, dan komunikasi antara pelanggan dan produsen.
