Pemesinan CNC Dinding Tipis — Tantangan dan Solusi

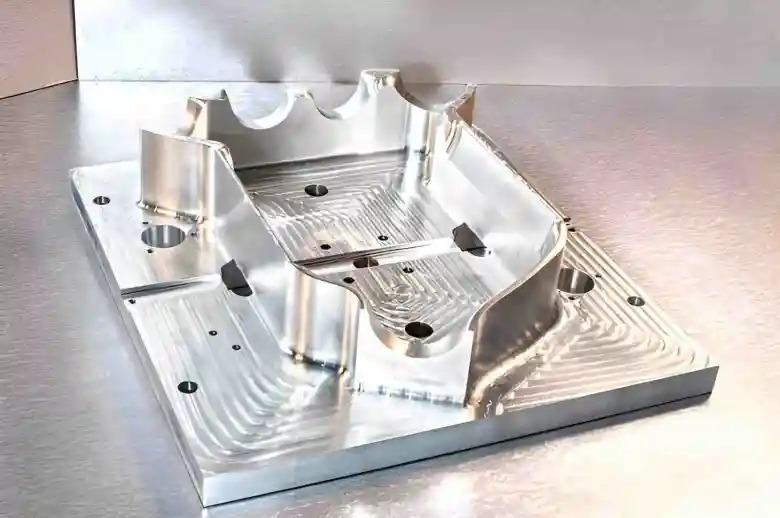

Tantangan utama dalam pemesinan berdinding tipis adalah bahwa komponen menjadi kurang kaku ketika material dihilangkan. Bagian yang tipis dapat dengan mudah bengkok, bergetar, atau berubah bentuk akibat gaya pemotongan dan penjepitan, sehingga akurasi dimensi jauh lebih sulit dikendalikan. Bagian yang tebal dapat menahan gaya pemotongan dengan relatif baik. Dinding tipis berperilaku berbeda: bahkan sedikit tekanan dari alat pemotong atau perlengkapan dapat menyebabkan deformasi sementara. Beberapa faktor dapat mempengaruhi hasil akhir:  Gaya pemotongan  Tekanan penjepitan  Panas yang dihasilkan selama pemesinan  Tegangan sisa pada bahan mentah  Getaran pahat  Urutan pemesinan Faktor-faktor ini sering berinteraksi satu sama lain. Misalnya, suatu bagian mungkin dijepit erat untuk menjaga stabilitas selama pemesinan. Dimensi tampak benar saat bagian tersebut masih terpasang pada perlengkapan. Namun begitu klemnya dilepas, bagian tersebut mungkin akan muncul kembali dan dimensinya dapat berubah. Inilah sebabnya mengapa pemesinan dinding tipis memerlukan lebih dari sekedar mengikuti dimensi nominal pada gambar.

Semakin banyak material yang dikeluarkan dari benda kerja, keseimbangan tegangan internalnya berubah. Hal ini terutama terlihat pada:  Pelat aluminium besar  Komponen panjang dan sempit  Bagian dengan kantong besar  Rangka dan housing  Komponen dengan ketebalan dinding tidak rata Blok aluminium mentah pada awalnya mungkin terlihat sangat stabil. Namun, setelah sebagian besar material dihilangkan, tegangan sisa dapat mendistribusikan kembali dan menyebabkan bagian tersebut bengkok, terpelintir, atau melengkung. Karena alasan ini, masinis berpengalaman sering kali menghindari pemesinan komponen berdinding tipis secara langsung ke dimensi akhir dalam satu operasi. Proses yang lebih terkontrol mungkin melibatkan: Pemesinan kasar → pelepasan tegangan → semi-finishing → penyelesaian akhir Tergantung pada persyaratan material, geometri, dan toleransi, komponen mungkin juga perlu diistirahatkan di antara pengoperasian atau menjalani perawatan pelepas tegangan sebelum pemesinan akhir.

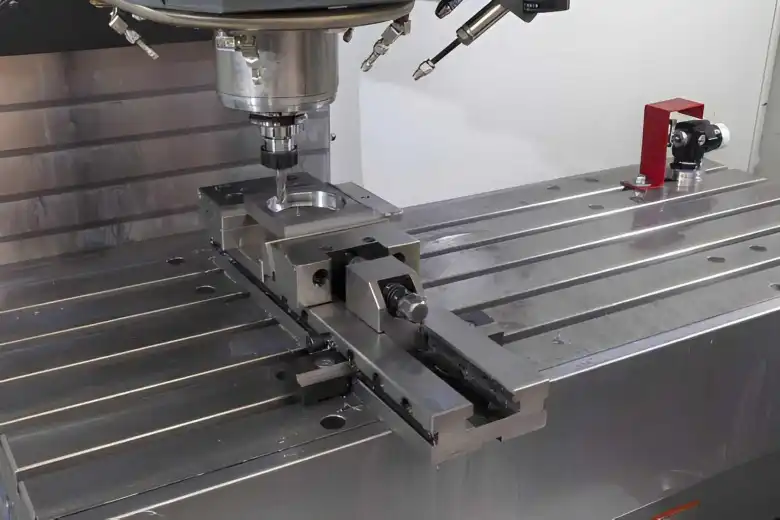

Ketahanan kerja merupakan tantangan besar lainnya. Untuk komponen kaku konvensional, penjepitan yang lebih kuat umumnya meningkatkan stabilitas pemesinan. Untuk bagian berdinding tipis, gaya penjepitan yang berlebihan dapat menimbulkan masalah lain. Bayangkan sebuah rumah aluminium tipis yang sedikit dikompresi oleh perlengkapannya. Masinis menyelesaikan dimensi kritis sementara bagian tersebut dijepit, dan inspeksi pada mesin tampak benar. Namun, setelah perlengkapan dilepaskan, dinding kembali ke posisi aslinya. Dimensi terakhir mungkin berada di luar toleransi. Solusi Praktis Tergantung pada geometrinya, pabrikan dapat menggunakan:  Gaya penjepitan yang rendah  Area kontak yang lebih besar  Rahang lunak  Perlengkapan khusus  Perlengkapan vakum  Bahan pendukung yang dikorbankan  Struktur pendukung sementara Tujuannya bukan sekadar untuk menahan komponen sekencang mungkin. Tujuannya adalah untuk memegangnya dengan aman tanpa mengubah geometri alaminya.

Dinding tipis dapat berperilaku hampir seperti pegas selama pemesinan. Bila alat pemotong bersentuhan dengan dinding, dinding dapat menyimpang dari alat dan kemudian muncul kembali berulang kali. Hal ini dapat menimbulkan getaran atau obrolan. Hasil yang umum terjadi meliputi:  Bekas pahat yang terlihat  Permukaan akhir yang buruk  Ketebalan dinding tidak rata  Ketidakstabilan dimensi  Umur pahat berkurang Semakin tipis dan tinggi dinding, semakin besar risikonya. Bagaimana Cara Mengurangi Obrolan? Strategi pemesinan dapat mencakup:  Penggunaan perkakas potong yang tajam  Mengurangi keterlibatan pemotongan secara radial  Mengoptimalkan kecepatan spindel dan laju pengumpanan  Menggunakan pahat yang lebih pendek dan lebih kaku jika memungkinkan  Menopang dinding selama pemesinan  Memberikan material yang cukup untuk proses penyelesaian akhir yang terkontrol Tidak ada parameter pemotongan tunggal yang dapat digunakan untuk setiap komponen berdinding tipis. Strategi yang tepat bergantung pada material, tinggi dinding, ketebalan dinding, geometri, dan kekakuan mesin.

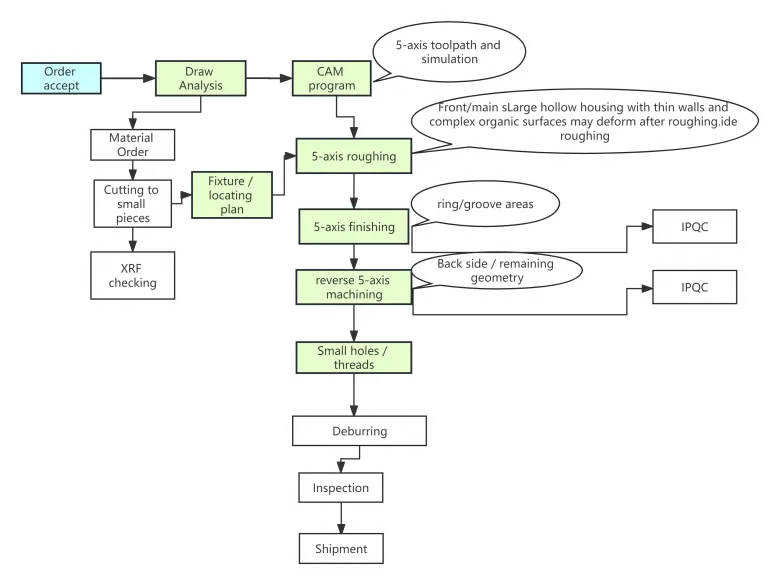

Untuk pemesinan CNC berdinding tipis, cara material dihilangkan sama pentingnya dengan geometri akhir. Pertimbangkan sebuah komponen dengan dua dinding tipis paralel. Jika satu sisi dikerjakan seluruhnya sebelum sisi lainnya, penghilangan material yang tidak rata dapat melepaskan tegangan secara asimetris dan meningkatkan distorsi. Strategi yang lebih baik adalah membuang material secara bertahap dan simetris. Misalnya: 1. Lakukan pengerjaan kasar pada kedua sisi sambil menyisakan tunjangan pemesinan. 2. Biarkan material menjadi stabil jika perlu. 3. Area kritis setengah jadi. 4. Selesaikan permukaan berlawanan dalam urutan yang seimbang. 5. Selesaikan pemeriksaan akhir dalam keadaan santai bila memungkinkan. Pendekatan ini membantu menjaga distribusi tegangan yang lebih seimbang di seluruh proses pemesinan. Untuk bagian kompleks berdinding tipis, perencanaan proses dimulai sebelum alat pertama menyentuh material.

Tampaknya lebih efisien untuk mengerjakan mesin langsung ke dimensi akhir. Namun, untuk komponen presisi berdinding tipis, hal ini dapat meningkatkan risiko. Pemesinan kasar menghasilkan gaya pemotongan dan panas sekaligus melepaskan tekanan material internal. Jika dimensi akhir diselesaikan terlalu dini, geometri dapat berubah selama pengoperasian selanjutnya. Strategi yang lebih aman sering kali adalah dengan membiarkan kelonggaran pemesinan terkendali selama pengerjaan seadanya dan membuang sisa material pada operasi finishing berikutnya. Hal ini memberikan kesempatan kepada masinis untuk:  Memeriksa deformasi setelah pengasaran  Menetapkan kembali data kritis  Menyesuaikan strategi penyelesaian  Memperbaiki perubahan dimensi kecil Meskipun hal ini menambah langkah-langkah proses, hal ini dapat mengurangi risiko sisa dan meningkatkan stabilitas dimensi akhir.

Dinding tipis dengan toleransi dimensi umum sangat berbeda dengan dinding tipis yang memerlukan kekencangan yang sangat tinggi:  Kerataan  Paralelisme  Toleransi profil  Toleransi posisi Misalnya, mempertahankan ketebalan dinding yang rapat dapat dicapai, sekaligus mengontrol kerataan pada permukaan besar yang tidak didukung akan jauh lebih sulit. Hal ini menjadi sangat penting untuk sebagian besar. Toleransi seperti ±0,01 mm mungkin realistis untuk fitur tertentu yang kecil dan kaku, namun sangat menantang pada struktur besar berdinding tipis. Oleh karena itu, perancang harus mempertimbangkan tidak hanya toleransi numerik, tetapi juga:  Ukuran fitur  Bahan  Ketebalan dinding  Struktur data  Persyaratan fungsional  Kondisi inspeksi Menerapkan toleransi ketat hanya pada fitur yang kritis secara fungsional dapat meningkatkan kemampuan manufaktur dan mengurangi biaya secara signifikan.

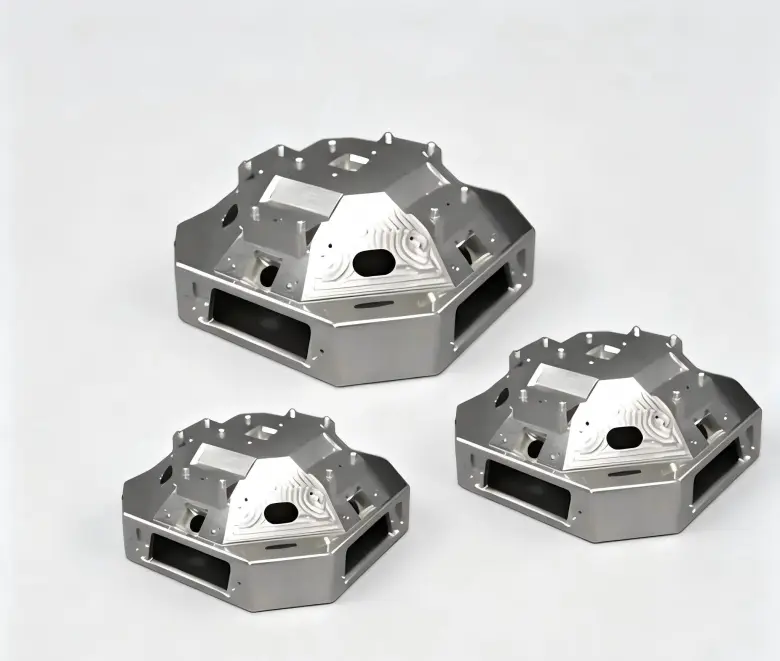

Bahan yang berbeda berperilaku berbeda selama pemesinan dinding tipis. Aluminium Aluminium banyak digunakan untuk struktur ringan dan relatif mudah dikerjakan. Namun, pelepasan material dalam jumlah besar dapat mengungkapkan tegangan sisa dan menyebabkan distorsi, terutama pada pelat besar dan rumah kompleks. Baja Tahan Karat Baja tahan karat umumnya memerlukan gaya pemotongan yang lebih tinggi dan menghasilkan lebih banyak panas, sehingga membuat pemesinan berdinding tipis menjadi lebih menantang. Titanium Titanium menggabungkan kekakuan yang relatif rendah dengan karakteristik pemotongan yang sulit dan konduktivitas termal yang buruk. Oleh karena itu, fitur titanium yang tipis memerlukan kontrol yang cermat terhadap parameter pemotongan, panas, dan penggunaan alat. Bahan Plastik Rekayasa seperti POM, Nylon, dan PEEK menghadirkan tantangan yang berbeda. Bahan tersebut dapat berubah bentuk karena:  Tekanan penjepitan  Panas  Tekanan material internal  Penyerapan kelembapan  Perubahan suhu Strategi pemesinan harus selalu mempertimbangkan perilaku material tertentu.

Inspeksi itu sendiri dapat mempengaruhi hasil pengukuran. Jika komponen tipis ditekan pada pelat permukaan atau ditahan terlalu erat selama pemeriksaan, geometri yang diukur mungkin tidak mewakili keadaan bebas alaminya. Hal ini sangat penting ketika memeriksa:  Kerataan  Profil  Permukaan tipis yang besar  Komponen plastik fleksibel Bila memungkinkan, metode inspeksi harus mencerminkan persyaratan gambar dan kondisi perakitan sebenarnya dari komponen tersebut. Untuk komponen yang sangat fleksibel, pelanggan dan produsen mungkin perlu menyepakati terlebih dahulu apakah komponen tersebut harus diperiksa:  Dalam keadaan bebas  Dalam perlengkapan yang ditentukan  Dalam kondisi perakitan yang ditentukan Kriteria inspeksi yang jelas dapat mencegah perselisihan setelah produksi.

Banyak masalah pemesinan dinding tipis yang dapat dikurangi selama tahap desain. Sebelum produksi, pemasok CNC yang berpengalaman dapat meninjau:  Ketebalan dinding minimum  Kedalaman saku  Aksesibilitas alat  Area penjepitan  Persyaratan toleransi  Potensi risiko deformasi Terkadang sedikit penyesuaian desain dapat membuat perbedaan yang signifikan. Menambahkan dukungan sementara, meningkatkan ketebalan dinding non-kritis, mengubah radius sudut, atau menyesuaikan datum pemesinan dapat meningkatkan kemampuan manufaktur dan stabilitas dimensi. Di sinilah komunikasi awal Design for Manufacturing (DFM) menjadi berharga.

Pemesinan CNC dinding tipis bukan sekadar tentang pengerjaan lebih sedikit material. Ketika ketebalan dinding berkurang, pengendalian proses produksi menjadi semakin penting. Tantangan utama meliputi:  Deformasi akibat tegangan sisa  Distorsi yang disebabkan oleh penjepitan  Getaran dan getaran  Ketidakstabilan dimensi  Pekerjaan yang rumit  Konsistensi inspeksi Keberhasilan pemesinan dinding tipis bergantung pada proses keseluruhan — mulai dari pemilihan material dan desain perlengkapan hingga urutan pemesinan, strategi pemotongan, dan inspeksi akhir. Di GZ Prototype, kami meninjau proyek CNC yang kompleks sebelum produksi untuk mengidentifikasi potensi risiko manufaktur dan mengembangkan strategi pemesinan yang tepat. Jika proyek Anda mencakup dinding tipis, kantong besar, struktur ringan, atau toleransi geometrik yang ketat, tinjauan DFM awal dapat membantu mengurangi risiko pemesinan, biaya yang tidak perlu, dan penundaan yang tidak terduga.
