Bagaimana Permukaan Akhir Mempengaruhi Strategi Pemesinan CNC

Istilah “permukaan akhir” biasanya digunakan untuk menggambarkan dua konsep yang berbeda. Kondisi Permukaan Mesin Hal ini mengacu pada tekstur yang dihasilkan langsung oleh proses pemotongan. Hal ini dapat didefinisikan dengan:  Kekasaran permukaan, seperti Ra 3,2 μm atau Ra 1,6 μm  Pola pemesinan yang terlihat  Arah jalur pahat  Tanda pembubutan atau penggilingan  Penampilan kosmetik Perawatan Permukaan Pasca Pemesinan Hal ini mengacu pada proses sekunder yang diterapkan setelah pemesinan, seperti:  Peledakan manik  Anodisasi  Oksida hitam  Pelapisan listrik  Pengecatan  Pelapisan bubuk  Pemolesan  Pasifasi Persyaratan ini saling terkait, namun tidak dapat dipertukarkan. Misalnya, suatu permukaan dapat memenuhi Ra 1,6 μm sambil tetap menunjukkan pola pemesinan normal. Demikian pula, peledakan manik dapat menciptakan tampilan matte yang seragam secara visual tanpa menghasilkan karakteristik permukaan dimensi yang sama seperti permukaan Ra 1.6 yang dikerjakan dengan mesin halus. Oleh karena itu, gambar tersebut harus membedakan antara kekasaran yang diperlukan, tampilan visual, dan perawatan pasca pemesinan.

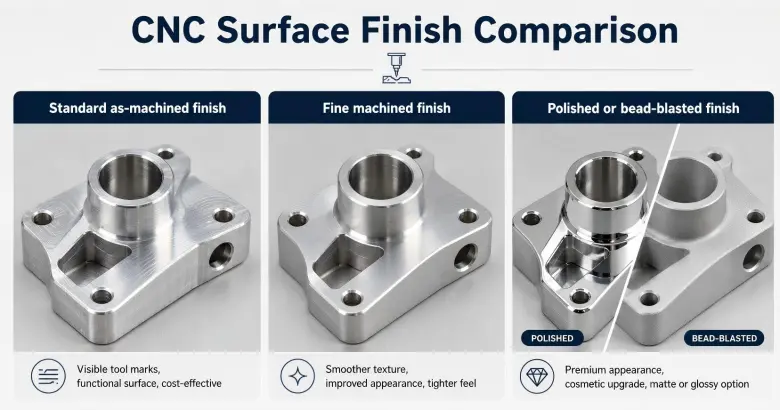

Ra adalah pengukuran numerik kekasaran permukaan. Secara umum, nilai Ra yang lebih rendah menunjukkan permukaan yang lebih halus. Namun, mencapai Ra yang lebih rendah biasanya memerlukan pemesinan yang lebih terkontrol. Misalnya:  Ra 3,2 μm umumnya dapat dicapai pada banyak permukaan mesin standar.  Ra 1,6 μm mungkin memerlukan penyelesaian akhir khusus dan kontrol alat yang lebih baik.  Ra 0,8 μm atau lebih rendah mungkin memerlukan pemesinan khusus, penggilingan, pemukulan, pemolesan, atau proses penyelesaian lainnya tergantung pada geometri. Ini bukanlah jaminan universal. Kemampuan sebenarnya bergantung pada material, mesin, perkakas, geometri, arah pemotongan, aksesibilitas, dan metode pengukuran. Untuk Mencapai Permukaan Permesinan yang Lebih Halus, Prosesnya Mungkin Membutuhkan:  Perkakas penyelesaian akhir yang tajam atau khusus  Pengurangan keterlibatan pemotongan  Pengoptimalan kecepatan pengumpanan dan spindel  Lintasan penyelesaian tambahan  Kontrol defleksi pahat yang lebih baik  Pengerjaan kerja yang stabil  Evakuasi serpihan yang lebih baik  Inspeksi atau penggantian perkakas yang lebih sering Semua ini dapat meningkatkan waktu dan biaya alat berat. Ra Tidak Mendefinisikan Penampilan Visual Sepenuhnya Pertemuan permukaan Ra 1,6 μm mungkin masih menunjukkan jalur pemotongan yang konsisten. Sebaliknya, permukaan pemesinan manik yang seragam secara visual mungkin tidak memiliki karakteristik fungsional yang sama dengan permukaan pemesinan halus. Jika penampilan penting, gambar harus menentukan lebih dari sekedar nilai Ra. Hal ini mungkin juga memerlukan:  Identifikasi permukaan kosmetik  Pola pemesinan yang dapat diterima  Pembatasan terhadap goresan, penyok, atau benturan  Sampel referensi  Standar inspeksi visual yang disepakati

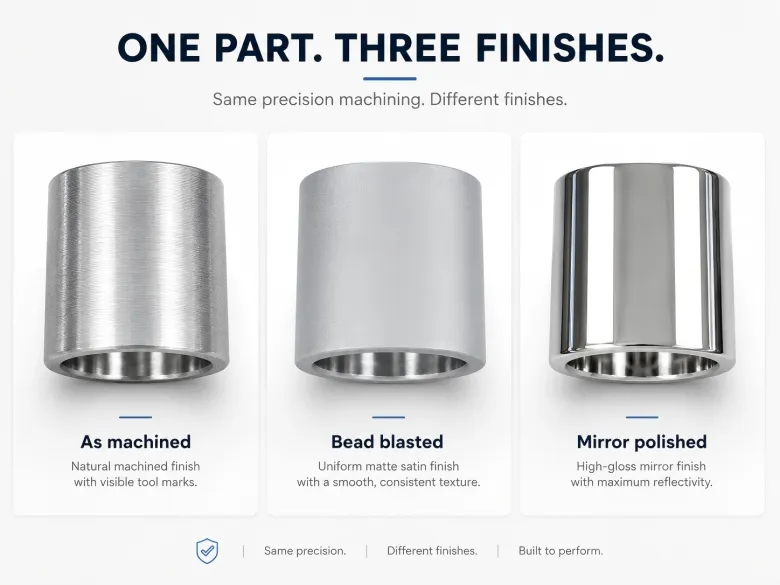

Peledakan manik menghasilkan tampilan matte atau satin yang seragam dengan mengarahkan media abrasif halus ke permukaan komponen. Ini biasanya digunakan pada bagian aluminium sebelum anodisasi atau sebagai pelapis kosmetik mandiri. Keuntungan Peledakan Manik  Mengurangi visibilitas pola pemesinan ringan  Menciptakan tampilan kosmetik yang lebih seragam  Menghasilkan tekstur matte  Membantu area pemesinan berbeda terlihat lebih konsisten Namun, peledakan manik bukan sekadar operasi visual. Pertimbangan Pemesinan Peledakan manik dapat sedikit melembutkan tepi tajam dan mengubah tampilan detail halus. Hal ini juga dapat mempengaruhi:  Permukaan penyegelan yang presisi  Bantalan dudukan  Benang  Lubang kecil  Permukaan datum  Fitur yang terpasang rapat  Area yang diberi tanda laser Area ini mungkin perlu ditutupi atau dilindungi. Pemasok harus mengetahui terlebih dahulu apakah seluruh bagian akan diledakkan atau hanya permukaan tertentu. Cacat Permukaan Mungkin Menjadi Lebih Terlihat Peledakan manik dapat membuat keseluruhan permukaan lebih seragam, namun tidak dapat menghilangkan goresan dalam, penyok, bekas obrolan, atau cacat pemesinan yang besar secara andal. Dalam beberapa kasus, peledakan membuat area yang tidak konsisten menjadi lebih terlihat setelah anodisasi. Oleh karena itu, permukaan mesin masih memerlukan persiapan yang tepat sebelum peledakan.

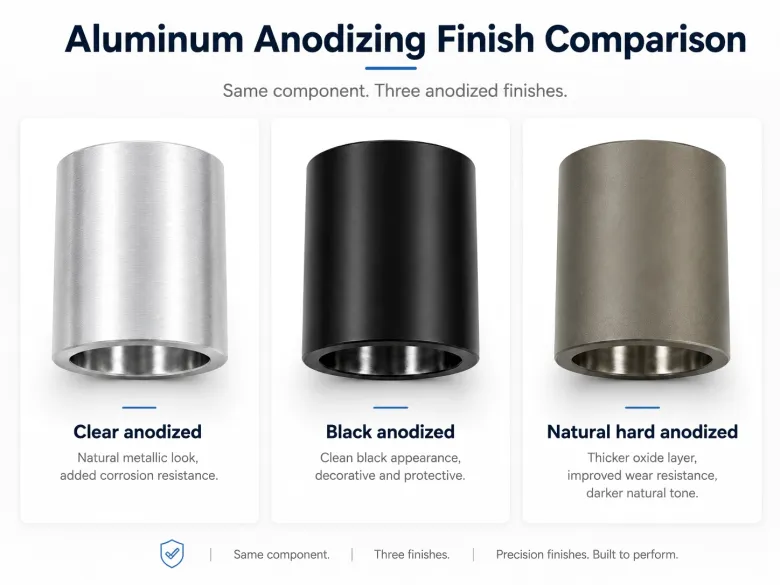

Anodisasi banyak digunakan pada komponen aluminium untuk meningkatkan ketahanan korosi, ketahanan aus, isolasi listrik, dan penampilan. Pilihan umum meliputi:  Anodisasi bening  Anodisasi hitam  Anodisasi berwarna  Anodisasi keras Hasil akhir tidak hanya bergantung pada proses anodisasi tetapi juga pada:  Paduan aluminium  Batch material  Persiapan permukaan  Tekstur pemesinan  Peledakan manik  Geometri bagian  Jenis dan ketebalan anodisasi Anodisasi Mempengaruhi Dimensi Anodisasi menciptakan lapisan oksida pada permukaan aluminium. Sebagian lapisan ini tumbuh menjadi bahan dasar dan sebagian lagi tumbuh ke luar. Oleh karena itu, dimensi kritis dapat berubah setelah anodisasi. Fitur-fitur yang memerlukan perhatian khusus meliputi:  Lubang yang presisi  Bantalan yang pas  Benang  Lubang pin  Permukaan yang menyatu  Permukaan yang disegel Tergantung pada toleransi dan fungsinya, area ini mungkin memerlukan masking, pemesinan pasca-anodisasi, atau kelonggaran selama pemesinan. Pendekatan yang benar harus disepakati sebelum produksi. Anodisasi Hitam Tidak Selalu Seragam Sempurna Bagian anodisasi hitam dapat menunjukkan variasi warna yang disebabkan oleh tingkat paduan, kumpulan bahan, tekstur permukaan, ketebalan bagian, kondisi perlakuan panas, dan variasi proses. Paduan aluminium yang berbeda mungkin tidak menghasilkan warna hitam yang persis sama. Bahkan komponen yang dibuat dari paduan nominal yang sama mungkin menunjukkan sedikit perbedaan jika berasal dari batch yang berbeda atau memiliki kondisi pemesinan dan peledakan yang berbeda. Untuk rakitan dengan persyaratan kosmetik yang ketat, akan sangat membantu jika:  Menggunakan bahan dari batch yang sama jika memungkinkan  Memproses komponen terkait secara bersamaan  Menjaga persiapan permukaan tetap konsisten  Menyepakati rentang warna yang dapat diterima  Menggunakan sampel referensi untuk penampilan penting

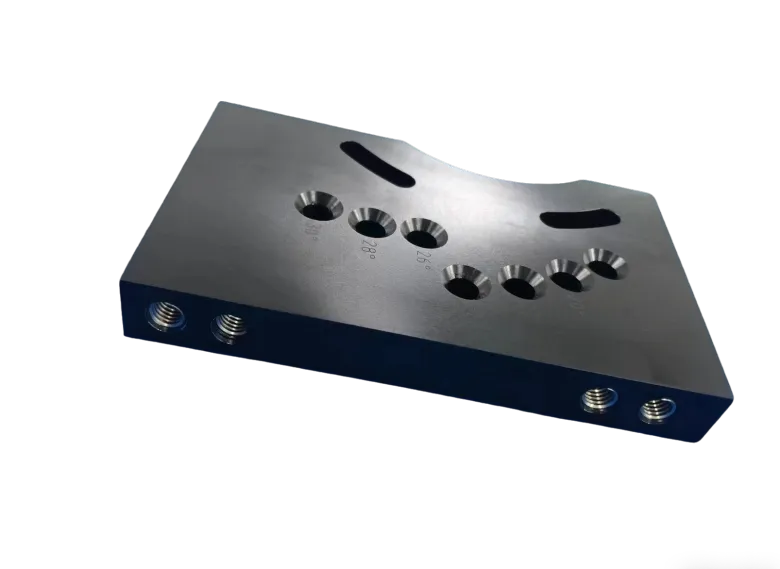

Kata “menghitam” atau “selesai hitam” bisa jadi ambigu. Untuk aluminium, ini mungkin mengacu pada anodisasi hitam. Untuk baja karbon atau beberapa bahan besi, ini sering mengacu pada perlakuan oksida hitam. Ini adalah proses berbeda yang diterapkan pada sistem material berbeda. Oksida hitam menciptakan lapisan konversi tipis pada permukaan baja dan biasanya digunakan untuk memberikan:  Tampilan hitam  Ketahanan korosi ringan bila dikombinasikan dengan oli atau sealant  Perubahan dimensi minimal  Mengurangi pantulan cahaya Pertimbangan Pemesinan untuk Oksida Hitam Karena oksida hitam relatif tipis, oksida hitam sering kali cocok untuk komponen dengan persyaratan dimensi yang lebih ketat. Namun, hal ini tidak menyembunyikan kualitas pemesinan yang buruk. Goresan, penyok, bekas alat, dan pemolesan yang tidak konsisten mungkin tetap terlihat setelah perawatan. Suku cadang juga memerlukan pembersihan dan perlindungan korosi yang tepat setelah pemrosesan. Jika diperlukan ketahanan terhadap korosi yang lebih kuat, oksida hitam saja mungkin tidak cukup. Hasil akhir harus dipilih sesuai dengan lingkungan pengoperasian sebenarnya. Tip Desain Hindari hanya menggunakan catatan “black finish.” Gambar harus dengan jelas menentukan apakah persyaratannya adalah:  Anodisasi hitam  Oksida hitam  Pelapisan seng hitam  Pelapisan nikel hitam  Cat hitam Sistem pelapisan lain yang ditetapkan

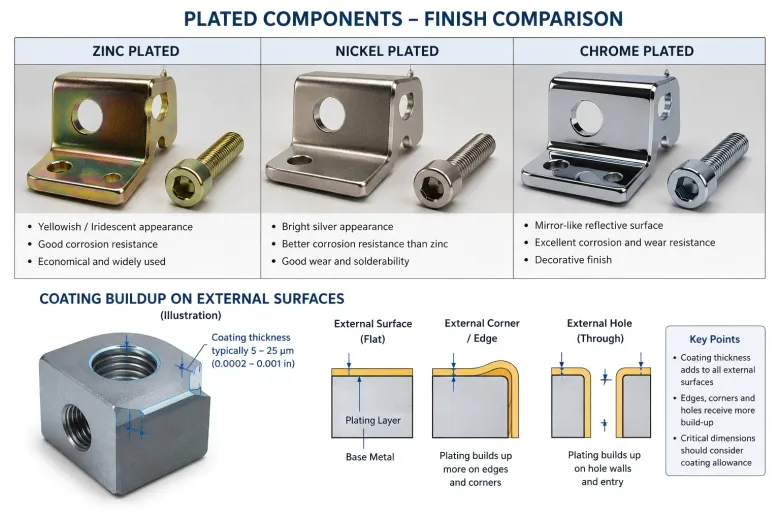

Elektroplating menyimpan lapisan logam pada permukaan bagian. Contoh umum meliputi:  Pelapisan seng  Pelapisan nikel  Pelapisan krom  Pelapisan tembaga  Pelapisan timah Pelapisan listrik dapat dipilih berdasarkan ketahanan terhadap korosi, konduktivitas, ketahanan aus, kemampuan menyolder, atau tampilan. Ketebalan Lapisan Harus Dipertimbangkan Tidak seperti perubahan warna kosmetik semata, pelapisan menambah material pada permukaan. Hal ini dapat mempengaruhi:  Diameter lubang  Diameter poros  Kesesuaian ulir  Kesesuaian tekan  Permukaan geser  Area kontak kelistrikan Jika poros dikerjakan hingga diameter maksimum akhir sebelum pelapisan, lapisan dapat membuatnya terlalu besar. Jika lubang dikerjakan hingga diameter minimum akhir sebelum pelapisan, bukaan akhir mungkin menjadi terlalu kecil. Oleh karena itu, dimensi pemesinan harus memperhitungkan ketebalan dan toleransi lapisan yang ditentukan. Pelapisan Tidak Selalu Seragam Pelapisan cenderung dibuat secara berbeda tergantung pada geometri bagiannya. Tepi luar dan area terbuka mungkin menerima lebih banyak lapisan, sedangkan ceruk yang dalam, celah sempit, dan lubang buta mungkin menerima lebih sedikit lapisan. Hal ini dapat menimbulkan tantangan ketika gambar menuntut keduanya:  Ketebalan pelapisan yang terkontrol  Dimensi akhir yang ketat Permukaan kritis mungkin memerlukan penutup, pemasangan khusus, penggilingan pasca pelapisan, atau pelapisan selektif. Risiko Penggetasan Hidrogen Beberapa komponen baja berkekuatan tinggi mungkin memerlukan pertimbangan khusus karena proses pembersihan dan pelapisan listrik tertentu dapat memasukkan hidrogen ke dalam material. Jika memungkinkan, kekuatan material, spesifikasi pelapisan, dan persyaratan pemanggangan pasca pelapisan harus ditinjau kembali oleh pemasok penyelesaian akhir.

Pengecatan dan pelapisan bubuk biasanya digunakan di mana diperlukan warna, perlindungan korosi, atau tampilan kosmetik yang tahan lama. Dibandingkan dengan anodisasi atau oksida hitam, lapisan ini umumnya lebih tebal dan lebih bervariasi. Hal ini dapat mempengaruhi:  Antarmuka perakitan  Lubang  Benang  Pemasangan geser  Permukaan grounding  Area penyegelan  Label dan fitur yang ditandai dengan laser Masking Harus Didefinisikan dengan Jelas Sebuah gambar harus mengidentifikasi area mana yang harus tetap bebas lapisan. Fitur-fitur masking yang umum meliputi:  Benang  Lubang presisi  Permukaan grounding listrik  Kursi bantalan  Muka kawin  Alur cincin-O  Lokasi pemasangan tekan Tanpa instruksi masking yang jelas, bagian akhir mungkin terlihat benar tetapi gagal dirakit. Masalah Desain Tepi Lapisan mungkin menjadi lebih tipis di sekitar tepi yang tajam dan dapat menumpuk di sudut bagian dalam. Tepi yang tajam juga dapat mengurangi daya tahan lapisan. Jika diizinkan oleh desain, radius atau patahan tepi yang sesuai dapat meningkatkan cakupan lapisan dan mengurangi risiko terkelupas. Cat Tidak Dapat Memperbaiki Pengerjaan yang Buruk Cat dan lapisan bubuk dapat menyembunyikan sedikit variasi visual, namun tidak dapat memperbaiki secara pasti:  Goresan dalam  Penyok  Gerinda  Persiapan tepi yang buruk  Permukaan bergelombang yang signifikan Bagian dasar masih perlu dikerjakan dan disiapkan dengan benar.

Gambar harus dengan jelas menyatakan apakah dimensi berlaku:  Sebelum perawatan permukaan  Setelah perawatan permukaan  Ke area yang ditutupi  Sampai kondisi pelapisan akhir Perbedaan ini sangat penting terutama untuk bagian berlapis dan bagian yang dilapisi. Pertimbangkan lubang presisi yang akan dianodisasi atau disepuh. Pemasok perlu mengetahui:  Apakah lubang bor harus tetap tidak dirawat?  Apakah pelapisan diperbolehkan di dalam lubang?  Apakah dimensi akhir berlaku setelah perawatan?  Apakah pemesinan pasca perawatan diperbolehkan?  Apakah konduktivitas listrik diperlukan? Tanpa informasi ini, dua pemasok mungkin menafsirkan gambar yang sama secara berbeda. Fitur-Fitur Penting yang Perlu Ditinjau Sebelum Penyelesaian  Ulir  Tempat duduk bantalan  Lubang yang dapat ditekan  Poros yang presisi  Permukaan penyegelan  Titik pembumian  Permukaan datum  Permukaan pemeriksaan CMM  Area pengikatan perekat Tinjauan DFM yang tepat harus mencakup persyaratan pemesinan dan penyelesaian.

Persyaratan penyelesaian dapat mengubah urutan pembuatan suatu komponen. Rute umumnya dapat berupa: Pemesinan kasar → Semi-finishing → Pemesinan akhir → Deburring → Pembersihan → Perawatan permukaan → Pemeriksaan akhir Namun beberapa bagian memerlukan urutan yang berbeda. Misalnya:  Poros berlapis mungkin perlu digerinda setelah pelapisan.  Lubang yang dianodisasi keras mungkin memerlukan penyembunyian atau pengukuran akhir.  Rakitan yang dicat mungkin memerlukan verifikasi pra-perakitan sebelum dilapisi.  Permukaan kosmetik mungkin perlu dipoles sebelum dianodisasi.  Penandaan laser dapat diselesaikan sebelum atau sesudah perawatan tergantung pada hasil yang diinginkan. Urutan proses harus direncanakan sesuai dengan persyaratan fungsional dan kosmetik akhir.

Inspeksi sebelum perawatan permukaan memastikan geometri mesin. Inspeksi setelah perawatan permukaan memastikan kondisi akhir yang dikirimkan. Keduanya mungkin diperlukan untuk komponen penting. Inspeksi Sebelum Perawatan Dapat Memverifikasi:  Dimensi mesin  Kerataan dan posisi  Kekasaran permukaan  Penghilangan duri  Kondisi permukaan dasar Inspeksi Setelah Perawatan Dapat Memverifikasi:  Dimensi akhir  Cakupan lapisan  Warna dan penampilan  Kondisi masking  Adhesi  Ketebalan lapisan  Fungsi ulir dan perakitan Untuk bagian yang dilapisi dengan toleransi ketat, inspeksi akhir harus fokus pada dimensi yang dapat dipengaruhi oleh penumpukan lapisan. Rencana inspeksi harus disepakati sebelum pembuatan, terutama ketika laporan formal diperlukan.

Suku cadang standar yang dikerjakan dengan mesin seringkali dapat berpindah langsung dari pemesinan ke inspeksi dan pengemasan. Bagian yang dirawat mungkin memerlukan beberapa tahap tambahan:  Persiapan permukaan  Transportasi ke pemasok finishing  Penjadwalan batch  Masking  Perawatan pelapisan atau konversi  Pembersihan  Inspeksi ulang  Pengemasan khusus Beberapa hasil akhir diproses secara batch, bukan langsung, sehingga dapat menambah beberapa hari pada jadwal produksi. Masker yang rumit, persyaratan kosmetik, sertifikat pelapisan, persyaratan semprotan garam, atau laporan ketebalan formal dapat meningkatkan biaya dan waktu tunggu. Saat meminta penawaran, pelanggan harus memberikan spesifikasi finishing lengkap dari awal. Menambahkan perlakuan permukaan setelah penawaran harga mungkin mengharuskan pemasok untuk merevisi:  Harga  Dimensi pemesinan  Rute proses  Rencana inspeksi  Jadwal pengiriman

Istilah-istilah seperti berikut dapat bersifat subyektif:  Finishing halus  Finishing halus  Penampilan bagus  Tidak ada bekas pahat  Finishing hitam  Warna alami Spesifikasi yang lebih berguna dapat mencakup: Untuk Permukaan yang Dimesin  Nilai Ra yang diperlukan  Identifikasi permukaan kritis  Pola pemesinan yang diizinkan  Arah pemesinan jika diperlukan secara fungsional Untuk Permukaan Kosmetik  Klasifikasi permukaan  Sampel referensi  Kisaran warna yang dapat diterima  Jarak pandang dan kondisi pencahayaan  Pembatasan pada goresan, penyok, noda, atau variasi warna Untuk Perawatan Permukaan  Jenis Perawatan  Spesifikasi atau standar yang berlaku  Warna  Ketebalan jika relevan  Tingkat kilap jika relevan  Area penutup  Persyaratan dimensi akhir  Persyaratan sertifikat atau pengujian Persyaratan yang jelas mengurangi perbedaan interpretasi dan membantu pemasok mengutip dan memproduksi suku cadang dengan benar.

Sebelum menyetujui proyek CNC dengan finishing permukaan, pelanggan dan produsen harus memastikan: 1. Permukaan mana yang fungsional dan mana yang kosmetik? 2. Apakah kekasaran permukaan diperlukan, atau yang menjadi perhatian terutama adalah tampilan visual? 3. Area mana saja yang harus ditutup? 4.Apakah dimensi berlaku sebelum atau sesudah perawatan? 5. Apakah ketebalan lapisan akan mempengaruhi kecocokan atau benang? 6.Apakah konsistensi warna dan kilap sangat penting? 7.Apakah konduktivitas listrik diperlukan? 8. Akankah hasil akhir bersentuhan dengan bahan kimia, air asin, panas, atau lingkungan luar ruangan? 9.Apakah sertifikat pelapisan formal atau laporan inspeksi diperlukan? 10.Apakah sampel referensi diperlukan sebelum produksi batch? Pertanyaan-pertanyaan ini lebih mudah dan lebih murah untuk diselesaikan sebelum pemesinan dimulai.

Penyelesaian permukaan bukan sekadar langkah kosmetik terakhir dalam pemesinan CNC. Hal ini dapat mempengaruhi keseluruhan strategi manufaktur, termasuk:  Pemilihan material  Parameter pemotongan  Kelonggaran pemesinan  Perencanaan toleransi  Persiapan tepi  Masking  Urutan proses  Inspeksi  Pengemasan  Waktu pengiriman Nilai Ra menentukan kekasaran permukaan, namun tidak sepenuhnya menentukan tampilan visual. Peledakan manik menciptakan tekstur yang seragam tetapi dapat mempengaruhi tepian dan fitur penting. Anodisasi, oksida hitam, pelapisan listrik, pengecatan, dan pelapisan bubuk masing-masing memperkenalkan pertimbangan dimensi, fungsional, dan kosmetik yang berbeda. Hasil terbaik diperoleh bila pemesinan dan perawatan permukaan direncanakan sebagai satu proses manufaktur yang lengkap. Di GZ Prototype, kami meninjau persyaratan pemesinan dan penyelesaian sebelum produksi untuk mengidentifikasi risiko terkait toleransi, masking, penampilan, penumpukan lapisan, dan inspeksi. Jika proyek Anda mencakup persyaratan kekasaran permukaan khusus, anodisasi, pelapisan, pengecatan, atau kosmetik, spesifikasi yang jelas dan tinjauan DFM awal dapat membantu menghindari kesalahpahaman yang merugikan setelah produksi.
