Pemesinan Lubang Dalam — Batasan, Metode, dan Risiko

July 28, 2026

Lubang yang terlihat sederhana pada gambar terkadang bisa menjadi salah satu fitur tersulit pada bagian mesin CNC. Tantangannya tidak selalu pada kedalaman lubang yang mutlak. Lubang Ø50 mm dengan kedalaman 100 mm dan lubang Ø3 mm dengan kedalaman 60 mm, keduanya secara teknis “dalam”, namun keduanya menghadirkan tantangan pemesinan yang sangat berbeda. Yang paling penting sering kali adalah rasio kedalaman terhadap diameter (rasio L/D), bersama dengan toleransi, material, kelurusan lubang, permukaan akhir, dan apakah lubang tersebut tertutup atau tembus. Ketika rasio L/D meningkat, evakuasi chip menjadi lebih sulit, cairan pendingin lebih sulit mencapai zona pemotongan, perkakas menjadi kurang kaku, dan risiko kerusakan pahat, penyimpangan lubang, dan penyelesaian permukaan yang buruk meningkat secara signifikan. Dalam artikel ini, kita melihat batasan praktis, metode pemesinan yang umum, dan risiko besar yang terkait dengan pemesinan lubang dalam.


1. Apa yang Dianggap sebagai Lubang Dalam dalam Pemesinan CNC?

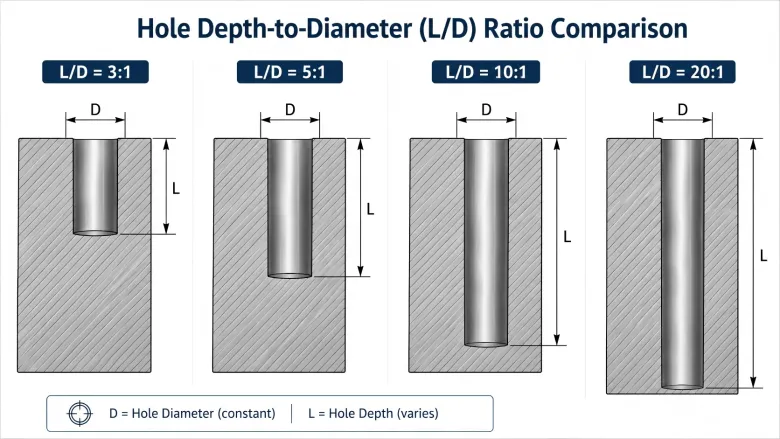

Tidak ada satu kedalaman pun yang dapat mendefinisikan lubang yang dalam. Di bidang manufaktur, kedalaman lubang umumnya dievaluasi menggunakan perbandingan antara: Kedalaman lubang (L) dan diameter lubang (D) Misalnya:  Ø10 mm × kedalaman 30 mm = 3:1  Ø10 mm × kedalaman 50 mm = 5:1  Ø10 mm × kedalaman 100 mm = 10:1  Ø5 mm × kedalaman 100 mm = 20:1 Sebagai perbandingan meningkat, pemesinan menjadi semakin menantang. Lubang yang relatif dangkal biasanya dapat dibuat menggunakan alat pengeboran CNC standar. Namun, pada rasio kedalaman terhadap diameter yang lebih tinggi, produsen mungkin memerlukan bor khusus, cairan pendingin internal, strategi pengeboran peck, pengeboran senjata, atau peralatan permesinan lubang dalam khusus. Tidak ada batasan L/D yang universal karena kemampuan mesin bergantung pada banyak faktor, termasuk:  Diameter lubang  Bahan  Toleransi diameter  Persyaratan kelurusan  Kekasaran permukaan  Desain lubang buta atau tembus  Perkakas dan perlengkapan yang tersedia Inilah sebabnya mengapa lubang dalam harus selalu dievaluasi satu per satu, bukan hanya dikelompokkan berdasarkan kedalamannya.


2. Mengapa Pemesinan Lubang Dalam Menjadi Sulit?


Saat mengebor lubang normal, ujung tombak relatif dekat dengan pintu masuk lubang. Cairan pendingin dapat mencapai zona pemotongan dengan lebih mudah, dan serpihan memiliki jarak tempuh yang pendek sebelum meninggalkan lubang. Ketika lubang semakin dalam, situasi ini berubah. Alat pemotong harus bekerja jauh di dalam komponen. Hal ini menimbulkan beberapa masalah sekaligus:  Keping harus menempuh jarak yang lebih jauh untuk keluar  Pendingin menjadi lebih sulit untuk disalurkan secara efektif  Panas terakumulasi di dalam lubang  Pahat menjadi lebih sensitif terhadap defleksi  Kondisi pemotongan menjadi lebih sulit untuk diamati  Kerusakan pahat menjadi lebih sulit untuk dideteksi dan diperbaiki. Strategi pemesinan yang bekerja sempurna pada 3×D mungkin tidak bekerja dengan baik pada 10×D atau 20×D.


3. Evakuasi Chip Adalah Salah Satu Tantangan Terbesar



Salah satu masalah paling umum dalam pengeboran lubang dalam adalah tidak adanya pemotongan material. Ini sedang mengeluarkan chipnya. Selama pengeboran, serpihan terus menerus dihasilkan di dasar lubang. Jika benda-benda tersebut tidak dapat keluar secara efisien, benda-benda tersebut dapat: Menumpuk di dalam seruling  Terpotong kembali oleh bor  Menggores permukaan lubang  Meningkatkan ketahanan terhadap pemotongan  Menghasilkan panas yang berlebihan  Menyebabkan alat macet atau patah Hal ini menjadi sangat sulit pada lubang dalam yang berdiameter kecil karena hanya ada sedikit ruang yang tersedia untuk alat pemotong dan evakuasi serpihan. Bagaimana Evakuasi Chip Dapat Ditingkatkan? Tergantung pada aplikasinya, produsen dapat menggunakan:  Siklus pengeboran peck  Pendingin melalui pahat  Pendingin bertekanan tinggi  Pengeboran lubang dalam khusus  Parameter pemotongan yang dioptimalkan  Geometri bor yang sesuai Dalam pengeboran peck konvensional, pahat memendek secara berkala untuk membantu memecahkan dan menghilangkan serpihan. Namun, pecking yang berlebihan juga dapat meningkatkan waktu pemesinan dan dapat mempengaruhi umur pahat atau kualitas lubang. Oleh karena itu, strategi pengeboran harus menyeimbangkan evakuasi chip, produktivitas, dan kontrol dimensi.


4. Lendutan Alat Dapat Menyebabkan Penyimpangan Lubang


Bor tidak sepenuhnya kaku. Karena pahat menjadi lebih panjang dibandingkan diameternya, maka pahat menjadi lebih rentan terhadap tekukan dan defleksi. Bahkan sedikit defleksi pada awal pengeboran dapat menyebabkan deviasi posisi yang signifikan di dasar lubang yang dalam. Hasilnya mungkin:  Kesalahan kelurusan lubang  Penyimpangan posisi  Ukuran lubang terlalu besar  Ketebalan dinding tidak rata  Ketidakselarasan antara lubang-lubang yang berpotongan Misalnya, jika sebuah lubang yang panjang harus terhubung secara tepat dengan saluran internal yang lain, bahkan penyimpangan pengeboran yang relatif kecil dapat menjadi masalah fungsional yang serius. Bagaimana Deviasi Lubang Dapat Dikurangi? Strategi yang mungkin dilakukan meliputi:  Membuat lubang pilot yang akurat  Menggunakan alat praktis terpendek  Menggunakan bor lubang dalam khusus  Meningkatkan panduan alat  Mengoptimalkan umpan dan kecepatan potong  Menggunakan tekanan cairan pendingin yang sesuai Untuk lubang presisi yang sangat dalam, peralatan pengeboran senjata khusus dapat memberikan kontrol kelurusan yang lebih baik dibandingkan pengeboran CNC konvensional.


5. Metode Pemesinan Lubang Dalam

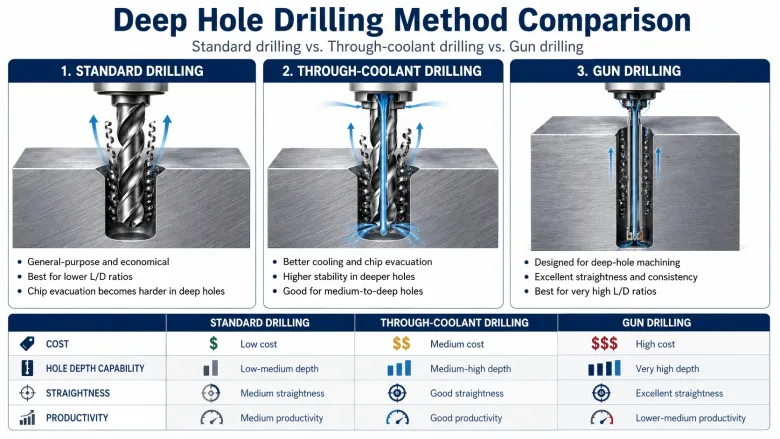

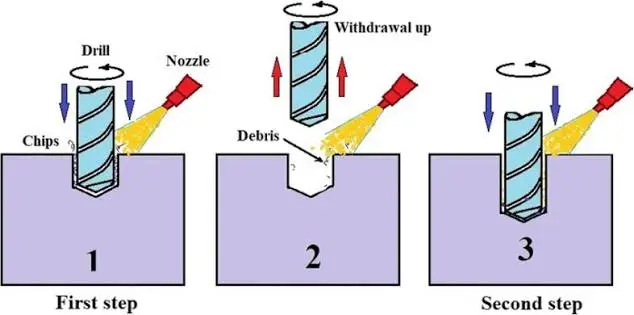

Geometri lubang yang berbeda memerlukan metode pembuatan yang berbeda. Tidak ada metode terbaik untuk setiap lubang yang dalam. Pengeboran CNC Standar Bor putar standar biasanya digunakan untuk kedalaman lubang sedang. Mereka tersedia secara luas, hemat biaya, dan cocok untuk banyak aplikasi pemesinan CNC umum. Namun, seiring dengan peningkatan rasio L/D, evakuasi chip dan kekakuan alat menjadi lebih menantang. Pengeboran Peck Pengeboran peck biasanya digunakan ketika serpihan perlu dipecah dan dikeluarkan secara berkala. Bor bergerak maju secara bertahap dan memendek sesuai dengan siklus yang diprogram. Metode ini dapat meningkatkan evakuasi chip namun biasanya meningkatkan waktu pemesinan. Ini biasanya digunakan untuk lubang dalam di mana pengeboran standar terus menerus akan menimbulkan masalah kontrol chip. Pengeboran Melalui Pendingin Bor karbida modern dapat mengalirkan cairan pendingin langsung melalui saluran internal di dalam alat. Hal ini memungkinkan cairan pendingin mencapai ujung tombak di dasar lubang. Keuntungannya antara lain:  Pendinginan yang lebih baik  Evakuasi chip yang lebih baik  Efisiensi pengeboran yang lebih tinggi  Umur pahat yang lebih lama Pengeboran melalui cairan pendingin sangat berguna seiring bertambahnya kedalaman lubang. Pengeboran Senjata Pengeboran senjata adalah proses pemesinan lubang dalam khusus yang dirancang untuk rasio kedalaman terhadap diameter yang tinggi. Ia menggunakan perkakas khusus dan cairan pendingin bertekanan tinggi untuk menghilangkan chip melalui saluran yang terkontrol. Pengeboran senjata biasanya digunakan jika persyaratannya meliputi:  Rasio L/D yang tinggi  Kelurusan lubang yang baik  Diameter yang konsisten  Peningkatan kualitas permukaan internal Aplikasi yang umum mencakup komponen hidrolik, cetakan, peralatan medis, suku cadang otomotif, dan mesin industri. Namun, pengeboran senjata mungkin memerlukan peralatan khusus dan dapat menambah biaya serta waktu tunggu dibandingkan dengan pengeboran CNC konvensional.


6. Mengebor dari Kedua Sisi — Berguna, tetapi Tidak Selalu Sederhana


Jika lubang tembus terlalu dalam untuk dikerjakan dengan mudah dari satu sisi, strategi lain yang mungkin dilakukan adalah mengebor dari kedua sisi. Hal ini secara signifikan dapat mengurangi kedalaman pengeboran yang dibutuhkan dari setiap arah. Misalnya, daripada mengebor lubang sedalam 300 mm seluruhnya dari satu sisi, pabrikan mungkin mengebor kira-kira setengah dari setiap ujungnya. Namun, hal ini menimbulkan tantangan lain: Akankah kedua lubang bertemu tepat di tengah? Kesalahan posisi, deviasi sudut, atau bor yang menyimpang dari kedua sisi dapat menimbulkan ketidaksesuaian di persimpangan. Hasil yang mungkin terjadi antara lain:  Langkah internal  Ketidaksejajaran  Berkurangnya diameter efektif  Karakteristik aliran yang buruk  Kesulitan memasukkan poros atau pin melalui lubang Untuk lubang jarak bebas yang tidak kritis, ketidakcocokan internal yang kecil mungkin dapat diterima. Untuk lubang presisi, saluran hidraulik, atau lubang yang memerlukan kontinuitas internal yang mulus, pengeboran dari kedua sisi harus dievaluasi dengan cermat.


7. Lubang Dalam yang Buta Lebih Sulit Dibandingkan Melalui Lubang


Sebuah lubang tembus menyediakan jalur keluar. Lubang buta tidak. Hal ini membuat evakuasi chip menjadi lebih sulit, terutama di dekat dasar lubang. Lubang dalam yang buta mungkin juga memiliki persyaratan khusus untuk:  Geometri dasar  Kedalaman ulir yang efektif  Kelonggaran titik bor  Permukaan akhir  Pembersihan Perancang harus ingat bahwa bor standar biasanya tidak menghasilkan dasar lubang yang rata sempurna. Geometri ujung bor meninggalkan dasar berbentuk kerucut atau bersudut kecuali jika operasi pemesinan tambahan digunakan. Jika gambar memerlukan kedalaman dasar datar tertentu, kedalaman ini harus ditentukan dengan jelas.


8. Lubang Dalam Berdiameter Kecil Sangat Menantang


Kesalahpahaman yang umum adalah bahwa lubang kecil seharusnya lebih mudah karena lebih sedikit material yang dibuang. Kenyataannya, lubang dalam yang berdiameter kecil bisa jadi jauh lebih sulit daripada lubang yang besar. Pertimbangkan: kedalaman Ø3 mm × 60 mm Ini mewakili rasio L/D sebesar 20:1. Alat ini tipis dan fleksibel, ruang evakuasi chip terbatas, dan risiko kerusakan alat meningkat secara signifikan. Jika bor pecah jauh di dalam komponen, melepas alat yang rusak akan sangat sulit. Dalam beberapa kasus, seluruh bagian dapat dihilangkan. Hal ini sangat mahal jika lubang dalam dikerjakan menjelang akhir proses produksi yang sudah mahal.


9. Kerusakan Alat Dapat Menjadi Risiko Manufaktur yang Besar


Kerusakan alat selalu tidak diinginkan. Dalam pemesinan lubang dalam, konsekuensinya bisa jauh lebih serius. Bor yang rusak mungkin terperangkap jauh di dalam komponen. Tergantung pada material dan geometrinya, pelepasan mungkin memerlukan:  EDM  Ekstraksi khusus  Pemesinan tambahan Kadang-kadang pelepasan tidak praktis secara teknis atau ekonomis. Komponen tersebut mungkin perlu dibuat ulang. Inilah sebabnya mengapa urutan pemesinan itu penting. Jika memungkinkan, pengoperasian lubang dalam yang berisiko tinggi harus dipertimbangkan pada awal proses dibandingkan setelah seluruh pemesinan mahal lainnya telah diselesaikan. Perencanaan proses yang baik membantu mengurangi dampak finansial jika terjadi kesalahan.


10. Materi Membuat Perbedaan Besar


Geometri lubang yang sama dapat memiliki kesulitan pemesinan yang sangat berbeda tergantung pada materialnya. Aluminium Aluminium umumnya lebih mudah untuk dibor, namun beberapa grade dapat menghasilkan serpihan yang panjang atau lengket sehingga mempengaruhi evakuasi serpihan. Baja Tahan Karat Baja tahan karat menghasilkan lebih banyak panas dan ketahanan terhadap pemotongan serta dapat mengeras jika kondisi pemotongan tidak dikontrol dengan benar. Titanium Titanium memiliki konduktivitas termal yang relatif buruk, yang berarti panas cenderung tetap berada di dekat zona pemotongan. Oleh karena itu, keausan alat, kontrol panas, dan evakuasi serpihan menjadi sangat penting. Plastik Rekayasa Plastik seperti POM, Nylon, PTFE, dan PEEK menghadirkan tantangan yang berbeda. Panas yang dihasilkan selama pengeboran dapat menyebabkan:  Pelunakan material  Variasi ukuran lubang  Pembentukan duri  Ketidakstabilan dimensi Oleh karena itu, parameter pemesinan lubang dalam harus dipilih sesuai dengan material tertentu.


11. Toleransi Lubang Dalam Harus Realistis


Semakin dalam lubang, semakin sulit untuk mengontrol secara bersamaan:  Diameter  Kelurusan  Posisi  Silinder  Kekasaran permukaan Toleransi dimensi sederhana pada diameter lubang tidak serta merta mengontrol keseluruhan geometri lubang dalam. Misalnya, sebuah lubang mungkin memenuhi toleransi diameternya di beberapa lokasi pengukuran namun masih mempunyai deviasi kelurusan sepanjang kedalaman penuhnya. Jika lubang memiliki fungsi penting, desainer harus mengidentifikasi dengan jelas apa yang paling penting. Apakah persyaratan utamanya adalah:  Diameter?  Posisi?  Kelurusan?  Permukaan akhir?  Performa aliran?  Cocok dengan poros yang panjang? Strategi manufaktur dan inspeksi sangat bergantung pada jawabannya.


12. Inspeksi Bisa Sama Menantangnya dengan Permesinan


Menghasilkan lubang yang dalam hanyalah sebagian dari tantangan. Pertanyaan berikutnya adalah: Bagaimana kita memverifikasinya? Alat ukur standar mungkin tidak menjangkau jauh ke dalam komponen. Tergantung pada kebutuhan, inspeksi mungkin melibatkan:  Alat pengukur lubang jarak jauh  Alat pengukur udara  Peralatan pengukuran internal khusus  Pengukuran CMM dari ujung yang mudah dijangkau  Inspeksi borescope  Alat pengukur fungsional Beberapa fitur internal mungkin sulit atau tidak mungkin diukur secara langsung menggunakan metode konvensional. Hal ini harus dipertimbangkan pada tahap peninjauan gambar. Toleransi yang dapat diproduksi namun tidak dapat diperiksa secara andal menciptakan ketidakpastian bagi pelanggan dan produsen.


13. Lubang Dalam Dapat Mempengaruhi Biaya dan Waktu Proses Secara Signifikan


Lubang berukuran Ø5 mm dan lubang sedalam Ø5 mm × 100 mm tidak boleh diperlakukan sebagai fitur produksi yang sama. Lubang yang dalam mungkin memerlukan:  Peralatan khusus  Parameter pemotongan yang lebih lambat  Siklus pengeboran yang berulang  Cairan pendingin bertekanan tinggi  Peralatan khusus  Inspeksi tambahan  Tunjangan risiko scrap yang lebih tinggi Jika pengeboran dengan senjata atau proses khusus lainnya diperlukan, suku cadang mungkin juga perlu dipindahkan antar mesin atau pemasok khusus yang berbeda. Hal ini menambah biaya dan waktu tunggu. Oleh karena itu, persyaratan deep-hole idealnya diidentifikasi selama tahap penawaran harga dan peninjauan DFM — bukan setelah produksi dimulai.


14. Tip DFM untuk Desain Lubang Dalam


Jika desain Anda memiliki lubang yang dalam, ada beberapa pertimbangan yang dapat meningkatkan kemampuan manufaktur. Hindari Kedalaman yang Tidak Perlu Jika persyaratan fungsional dapat dicapai dengan lubang yang lebih pendek, mengurangi kedalaman dapat menyederhanakan pemesinan secara signifikan. Tingkatkan Diameter Jika Memungkinkan Bahkan peningkatan diameter yang kecil pun dapat meningkatkan kekakuan pahat dan evakuasi serpihan. Pertimbangkan Akses Pengeboran Memberikan akses dari kedua sisi dapat menciptakan pilihan manufaktur tambahan. Namun, persyaratan penyelarasan harus dipertimbangkan dengan hati-hati. Hindari Toleransi Ketat yang Tidak Perlu Terapkan persyaratan diameter, posisi, dan kelurusan yang ketat hanya jika diperlukan secara fungsional. Pertimbangkan Ketersediaan Alat Standar Diameter non-standar yang dipadukan dengan kedalaman ekstrem mungkin memerlukan perkakas khusus. Diskusikan Lubang Dalam yang Kritis Sejak Dini Jika lubang dalam sangat penting bagi fungsi komponen, diskusikan hal tersebut dengan pemasok permesinan sebelum menyelesaikan desain. Tinjauan DFM awal dapat mengidentifikasi potensi risiko produksi dan inspeksi sebelum menjadi masalah yang mahal.


Kesimpulan


Pemesinan lubang dalam lebih dari sekadar mengebor lebih jauh suatu bagian. Ketika rasio kedalaman terhadap diameter meningkat, produsen harus mengatasi beberapa tantangan yang saling berhubungan:  Evakuasi chip  Pengiriman cairan pendingin  Kekakuan alat  Penyimpangan lubang  Pembangkitan panas  Kerusakan alat  Kontrol dimensi  Aksesibilitas inspeksi Metode produksi yang benar bergantung pada diameter lubang, kedalaman, material, toleransi, kelurusan, permukaan akhir, dan persyaratan fungsional. Beberapa lubang dalam dapat diproduksi secara efisien menggunakan pengeboran CNC standar. Yang lain mungkin memerlukan alat pendingin, pengeboran senjata, peralatan khusus, atau strategi desain alternatif. Langkah terpenting adalah mengidentifikasi risiko-risiko ini sebelum produksi dimulai. Di GZ Prototype, kami meninjau fitur lubang dalam selama DFM dan penawaran harga untuk mengevaluasi kelayakan pemesinan, persyaratan toleransi, metode inspeksi, dan potensi risiko produksi. Untuk komponen deep-hole yang kompleks, komunikasi awal antara perancang dan produsen seringkali dapat mengurangi biaya, menghindari risiko yang tidak perlu, dan meningkatkan keandalan pengiriman.
