Inspeksi Artikel Pertama untuk Suku Cadang Mesin CNC — Ruang Lingkup, Bukti, dan Keputusan Pembeli

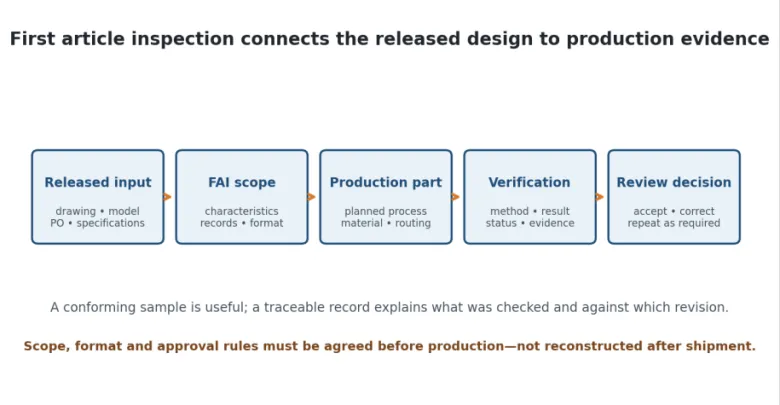

Inspeksi barang pertama memberikan bukti obyektif bahwa proses produksi awal dapat menghasilkan suku cadang yang memenuhi persyaratan desain yang dirilis termasuk dalam ruang lingkup yang disepakati. Ini menghubungkan revisi gambar dan model dengan bagian sebenarnya, material, rute proses, metode inspeksi, dan hasil yang dicatat. FAI tidak sama dengan menyetujui suatu konsep desain. Ini memverifikasi kesesuaian dengan persyaratan yang dikeluarkan; hal ini tidak membuktikan bahwa desain pelanggan akan bekerja dengan benar di setiap kondisi perakitan atau pengoperasian. Validasi fungsional tetap menjadi tanggung jawab teknik yang terpisah kecuali jika disertakan secara eksplisit.

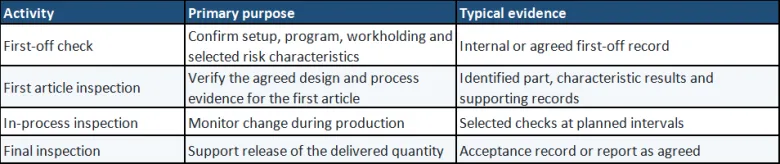

Pemeriksaan pertama biasanya merupakan pengendalian produksi: karakteristik yang dipilih diperiksa setelah penyetelan sehingga kesalahan dapat diperbaiki sebelum suku cadang lainnya dibuat. Pemeriksaan akhir memastikan cakupan penerimaan yang disepakati sebelum pengiriman. FAI adalah paket bukti pasti yang terkait dengan proses produksi awal dan dasar desain yang dirilis. Untuk prototipe satu bagian, beberapa aktivitas ini mungkin terjadi pada bagian fisik yang sama. Tujuannya masih berbeda, dan pembeli tidak boleh berasumsi bahwa pemesanan “inspeksi” secara otomatis mencakup laporan FAI formal.

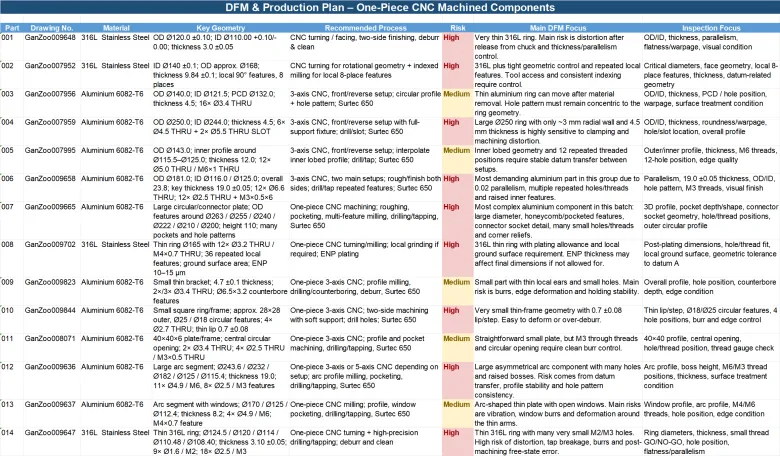

FAI tidak bisa lebih jelas dari persyaratan yang diverifikasinya. Paket data teknis yang dikendalikan harus mengidentifikasi nomor komponen dan revisi, model dan gambar resmi, bahan dan kondisi, hasil akhir, spesifikasi referensi, penyimpangan yang disetujui, dan persyaratan pesanan pembelian. Pertanyaan Pra-FAI  Apakah gambar 2D dan model 3D menggambarkan geometri rilis yang sama?  Sumber mana yang mengontrol jika model, gambar, pesanan pembelian atau spesifikasi bertentangan?  Apakah toleransi umum, GD&T, catatan ulir, persyaratan permukaan, dan kondisi tepi tidak ambigu?  Apakah persyaratan material, perlakuan panas, pelapisan dan penandaan telah diidentifikasi sepenuhnya?  Apakah semua klarifikasi yang disetujui telah dimasukkan atau dikaitkan dengan paket yang dirilis? Dari Risiko DFM hingga Fokus Inspeksi Tinjauan pra-produksi yang bermanfaat tidak hanya sekedar mengonfirmasi revisi file. Untuk proyek CNC multi-bagian, Prototipe GZ dapat mengatur setiap bagian berdasarkan material, geometri utama, proses yang direkomendasikan, risiko produksi, fokus DFM, dan fokus inspeksi. Cincin tipis mungkin memerlukan pemeriksaan distorsi dan kerataan keadaan bebas; fitur lokal yang berulang mungkin memerlukan transfer data yang stabil dan verifikasi posisi; tunjangan pelapisan atau penggilingan mungkin memerlukan pemeriksaan dimensi pasca-proses. Catatan perencanaan ini tidak menggantikan laporan FAI. Hal ini membantu menentukan karakteristik, kondisi proses, dan tahap pemeriksaan mana yang memerlukan kontrol lebih dekat sebelum artikel pertama dirilis. Jika paket masukan berubah setelah inspeksi dimulai, bukti yang terpengaruh harus dievaluasi berdasarkan data dasar yang baru. Mengganti nama laporan tanpa menilai kembali karakteristik yang diubah bukanlah pengendalian revisi yang valid.

Beberapa pembeli mengharuskan setiap karakteristik desain diperhitungkan. Yang lain hanya membutuhkan dimensi kritis ditambah material dan bukti akhir. Cakupan yang benar bergantung pada persyaratan kontrak, risiko bagian, ekspektasi industri, dan tujuan pembangunan. Gambar yang menggelembung dapat menciptakan hubungan satu-ke-satu yang jelas antara setiap karakteristik dan hasil yang direkam. Hal ini sangat berguna ketika gambar berisi banyak dimensi, catatan, dan referensi spesifikasi. Namun, penggelembungan tidak menyelesaikan persyaratan yang ambigu; pertanyaan harus ditutup terlebih dahulu.

Artikel pertama harus mewakili proses yang sedang dievaluasi. Bahan, rute mesin, program, perkakas, tempat kerja, urutan operasi dan proses luar harus sesuai dengan dasar produksi yang dimaksudkan agar bukti dapat bermakna. Sampel yang dibuat dengan tangan, bahan pengganti, atau pengaturan satu kali mungkin membuktikan bahwa geometri dapat dibuat, namun mungkin tidak memverifikasi proses produksi yang direncanakan. Perbedaan apa pun harus diungkapkan dan dievaluasi, bukan disembunyikan di balik laporan dimensi yang sesuai.

Metode inspeksi harus sesuai dengan geometri, toleransi, struktur datum, akses, kondisi permukaan dan fleksibilitas bagian. Kaliper mungkin cukup untuk ukuran umum, sedangkan lubang, toleransi posisi, tekstur permukaan, atau profil kompleks mungkin memerlukan instrumen berbeda dan strategi penyelarasan yang ditentukan. Bukti yang Harus Diidentifikasi  Karakteristik atau nomor balon dan persyaratannya.  Nilai terukur atau status penerimaan yang disyaratkan oleh format yang disepakati.  Unit dan kondisi pengukuran atau perlengkapan apa pun yang relevan.  Instrumen, metode atau referensi laporan bila diperlukan.  Identitas bagian, revisi gambar, tanggal inspeksi dan status reviewer. Bagian yang fleksibel atau berdinding tipis memerlukan perawatan khusus karena pengekangan dapat mengubah hasil yang dilaporkan. Gambar atau rencana inspeksi harus menyatakan apakah fitur tersebut diperiksa dalam keadaan bebas, dalam perlengkapan yang ditentukan atau dalam kondisi lain yang disepakati.

Hasil dimensi saja mungkin tidak mencakup keseluruhan desain. Paket FAI yang disetujui mungkin juga memerlukan sertifikasi bahan, catatan perlakuan panas atau pelapisan, penerimaan visual, verifikasi benang, penandaan, uji fungsional atau sertifikat kesesuaian. Dokumen-dokumen ini harus ditautkan ke bagian yang benar dan revisi. Sertifikat generik yang disimpan bersama pekerjaan tidak berguna jika tidak dapat dihubungkan ke lot material, batch proses luar, atau artikel pengiriman yang dimaksudkan untuk mendukungnya.

Jika suatu karakteristik tidak sesuai, hasilnya harus dicatat dan dikendalikan. Tanggapannya mungkin berupa koreksi proses, pembuatan artikel lain, permintaan penyimpangan resmi, atau pemutakhiran persyaratan yang salah. Pemasok tidak boleh mengubah hasil, mengabaikan kegagalan, atau menerima penerimaan apa adanya. FAI yang sebagian atau tidak lengkap masih dapat berguna jika status dan item terbukanya eksplisit. Hal ini menjadi berisiko ketika bukti yang hilang disajikan sebagai persetujuan penuh atau ketika produksi terus berlanjut melewati batas waktu yang disepakati tanpa izin.

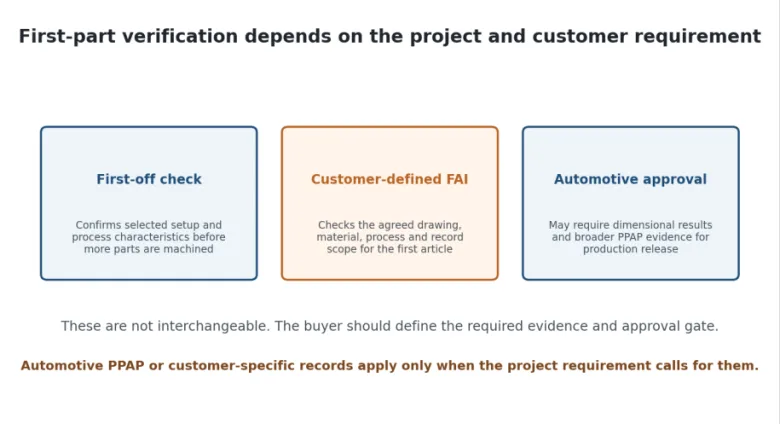

Bagian baru biasanya menetapkan dasar artikel pertama yang baru ketika FAI diperlukan. Perubahan selanjutnya harus dinilai dampaknya terhadap bukti yang ada. Revisi desain, perubahan proses, perubahan lokasi produksi, jeda produksi yang lama, perubahan perkakas atau tindakan perbaikan dapat memicu pengulangan secara penuh atau sebagian tergantung pada aturan pelanggan atau industri yang berlaku. Pemicunya harus berasal dari pesanan pembelian, kebutuhan pelanggan atau rencana kualitas yang disepakati. Dalam rantai pasokan otomotif, komponen produksi baru atau yang diubah mungkin memerlukan PPAP atau paket persetujuan khusus pelanggan lainnya yang melampaui dimensi artikel pertama. Hal ini tidak boleh diasumsikan untuk setiap prototipe atau pesanan CNC; tingkat penyerahan dan catatan yang diperlukan harus dikonfirmasi sebelum penawaran.

 Apakah diperlukan pemeriksaan pertama, FAI yang ditentukan pelanggan, atau format industri yang ditentukan, dan apakah sampel harus mewakili produksi.  Karakteristik, catatan, spesifikasi, jumlah sampel dan catatan pendukung dalam ruang lingkup.  Balon, bidang laporan, nilai terukur, detail instrumen, dan ekspektasi tanda tangan.  Persyaratan material, penyelesaian, proses luar, uji fungsional, dan sertifikat.  Tanggung jawab persetujuan, poin penahanan produksi dan aturan untuk penyimpangan, revisi atau re-FAI sebagian.  Bahasa yang diperlukan, format elektronik, periode penyimpanan dan waktu pengiriman untuk catatan. Mendefinisikan ruang lingkup selama penawaran memungkinkan pemasok merencanakan waktu rekayasa, inspeksi, dan dokumentasi. Paket FAI lengkap yang diminta setelah selesai mungkin memerlukan pengukuran berulang atau bukti yang tidak lagi dapat direkonstruksi dengan andal.

Inspeksi artikel pertama paling berharga sebagai gerbang keputusan yang terkendali, bukan sebagai tumpukan formulir. FAI yang andal menghubungkan garis dasar desain saat ini, proses perwakilan produksi, metode pengukuran yang sesuai, dan catatan pendukung ke status peninjauan yang eksplisit. Prototipe GZ mendukung prototipe mesin CNC dan batch kecil pada logam dan plastik rekayasa menggunakan kemampuan 3 sumbu, 4 sumbu, dan 5 sumbu. Sertakan persyaratan inspeksi dan dokumentasi dengan RFQ sehingga dapat ditinjau sebelum produksi. Jika proyek Anda memerlukan bukti artikel pertama, kirimkan file terkontrol dan format laporan atau daftar periksa yang diperlukan sehingga ruang lingkup inspeksi dan titik persetujuan dapat dievaluasi dengan rencana produksi. Untuk pertanyaan apa pun mengenai konten artikel ini, silakan hubungi 彭小姐: info@gz-proto.com/WhatsApp +8613215160679.
